一、用途：DH-1型重合閘繼電器用于輸電線路上實現三相一次重合閘的控制回路中。
二、結構概述：
  該繼電器由一臺時間繼電器(DS-112C型，作為時間元件JS)，一臺電碼繼電器(作為中間元件JZ)，及電阻，電容元件組成。它們被固定在絕緣的安裝板上，安裝板又被固定在金屬的底座上，裝有金屬的外殼，它通過螺桿被緊固在底座上，在外殼與底座之間輔有隔塵墊，保證密封，在金屬外殼上部鑲有玻璃，從外面可以檢查裝置的動作情況。
繼電器可以采用板前接線，也可以采用板后接線。

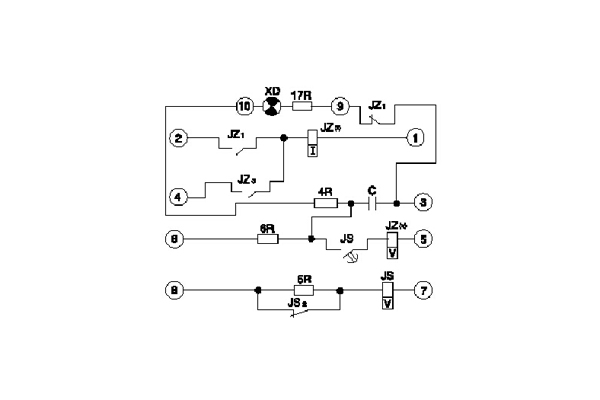

三、繼電器內部接線圖：

四、 技術數據：

  1、 繼電器的額定電壓為DCll0V，220V。
  2、 繼電器的額定電流(中間元件電流繞組JZ(1)的額定保持電流)為0.25A；0.5A；1A；2A；4A。
  3、 在額定電壓下，當環境溫度為20±5℃，相對濕度不大于70％時，電容器充電到中間元件作所必需的電壓的時間(一次重合閘間隔時間)在15s-25s范圍內。
  4、 在70％額定電壓下，當環境溫度為20±5℃，相對濕度不大于70％時，繼電器應保證可靠動作，此時電容器充電到使中間元件動作所必需的電壓的時間，允許延長到2min。
  5、 當中間元件電壓繞組沒有電壓，電流繞組流過額定電流時，銜鐵保持在吸合位置。
  6、 繼電器在額定電壓下中間元件的觸點JZl與JZ(I)串聯后，應保證能接通額定電流8倍(不大于8A)的電流歷時5s，此后在觸點上不應有熔化和粘接的痕跡。
  7、 在額定電壓下，中間元件電流繞組JZ(1)的功率消耗應不大于1.35W。
  8、 時間元件的延時調整范圍為0.25s～3.5s。
  9、 時間元件的線圈串聯附加電阻后應能長期經受110％額定電壓。
  10、 介質強度：繼電器各電路對外露非帶電金屬部分之間應耐受電壓2kV,交流50Hz歷時lmin試驗而無擊穿或閃絡。
  11、 裝置的重量不超過5kg。

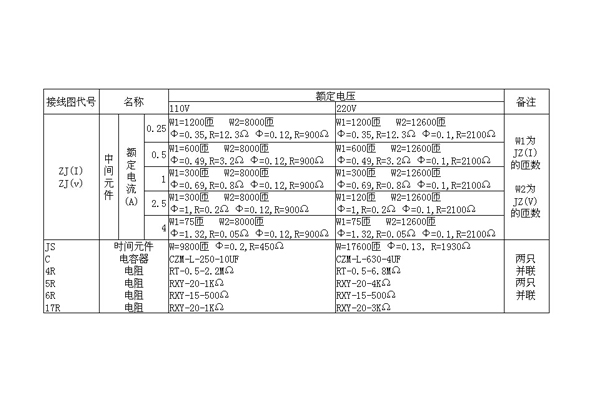

  12、 繼電器內各元件參數：
