磁保持繼電器與普通電磁繼電器相比，優點是耗電小，只有線圈通電時消耗一些電能，待觸發脈沖消失之后，靠內部的永久磁鐵保持繼電器處于原狀態。

但是，這種繼電器的驅動電路比普通電磁繼電器要復雜，這里介紹一款采用專用IC構成的磁保持繼電器驅動電路，感興趣的朋友可以參考下。

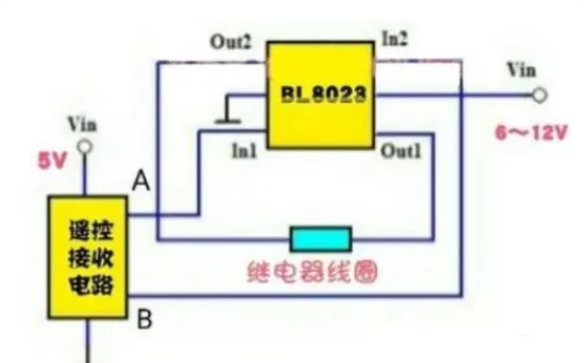

圖1：磁保持繼電器驅動電路

上圖中磁保持繼電器驅動電路采用專用器件BL8023驅動，電路簡單，靜態耗電小。電路中BL8023的推薦工作電壓為5～25V，靜態耗電在μA級，驅動電流可達400mA。

前級遙控接收電路的A、B輸出端輸出的觸發脈沖分別送至BL8023的In1和In2端，當In1端為“1”，In2端為“0”時，IC的Out1輸出為“1”，Out2輸出為“0”，此時繼電器閉合；若In1端為“0”，In2端為“1”，則Out1輸出為“0”，Out2輸出為“1”，繼電器斷開。當In1和In2端皆為“0”或“1”，則Out1和Out2輸出端皆為高阻態，繼電器保持原狀態。

BL8023的封裝有SOP-8封裝和SOP-6封裝兩種，前者封裝有兩個空腳，分別為②腳和⑥腳。

磁保持繼電器分為二種，一種是單線圈，一種是雙線圈兩種，單線圈的驅動電路比較簡單，可以根據實際需要來選用。
