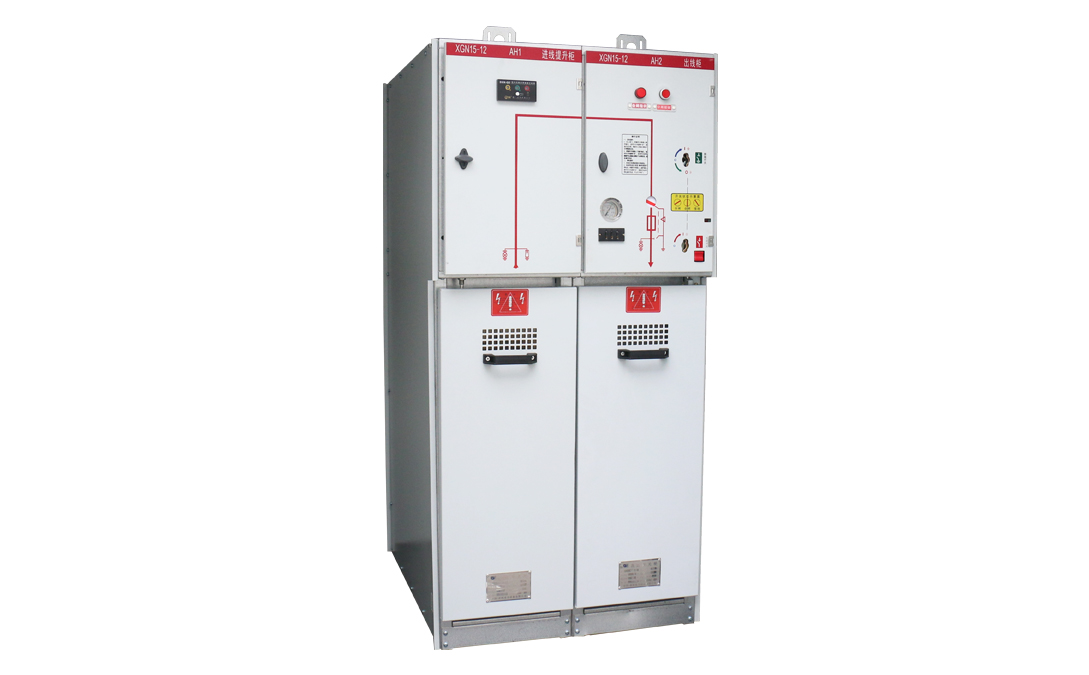

環網柜的作用是維護和保護變壓器，限制短路電流，防止變壓器接收到突發的短路故障電流，在10ms內迅速排除變壓器內部短路故障。它可以防止變壓器因內部電弧引起的壓力升高而損壞，從而使變壓器實現更可靠、更合理的維護。針對變壓器低壓側短路，合理選用高壓熔斷器，通過高壓側熔斷器排除低壓側短路故障，有效維護變壓器。

操作時，必須先斷開低壓主斷路器，然后按環網柜右上角的紅色停止按鈕，斷開斷路器并在斷路器腔內顯示面板指示燈。按合閘方向轉動時如圖，接地開關閉合，面板指示接地開關閉合，分離動作環網柜完成。

拆開后，先刺破手柄，按箭頭方向轉動，將接地開關拔出，此時面板會顯示接地開關已斷開。儲能方向與箭頭相同，完成后按右上方綠色合閘按鈕，完成環網柜合閘操作。

1 高壓環網柜的操作至少需要兩人，一名負責操作，一名現場監督。

2 操作人員操作時必須戴絕緣手套和絕緣鞋，站在絕緣墊上。

3 電力傳輸程序

(1) 變壓器通電前，確保變壓器輸出主負荷開關處于關閉狀態。

(2) 打開地刀鎖，取下“停止關閉”警告標志。 3.逆時針操作打開接地刀。

(3) 確保接地指示燈處于關閉位置（“浮動”狀態）。

(4)鎖上地刀鎖。

(5) 打開桿刀鎖。

(6) 順時針轉動關閉開關。

(7) 檢查三個燈的狀態。

(8)鎖桿刀鎖。

4 停電操作規程

(1) 斷開變壓器前，必須先斷開變壓器的輸出滿載開關。

(2)檢查三個燈的狀態。

(3) 打開桿刀鎖。

(4) 用手按紅色停止按鈕“OFF”，直到聽到開關聲。

(5) 三盞燈應為白色，不閃爍。

(6)鎖桿刀鎖。

(7) 打開地刀鎖。

(8) 順時針操作關閉折疊刀。

(9) 確保接地標志接地，并懸掛“停止合閘”警示牌。

(10) 鎖上地刀鎖。
