中壓充氣柜是近年來在領域里新發展起來的小型、智能化的中壓開關設備，且已逐步成為現在金屬封閉開關設備的一個重要品種。職業中各個國際大公司也紛繁推出相應產品，并迅速在市場上推行。

1特征和用處

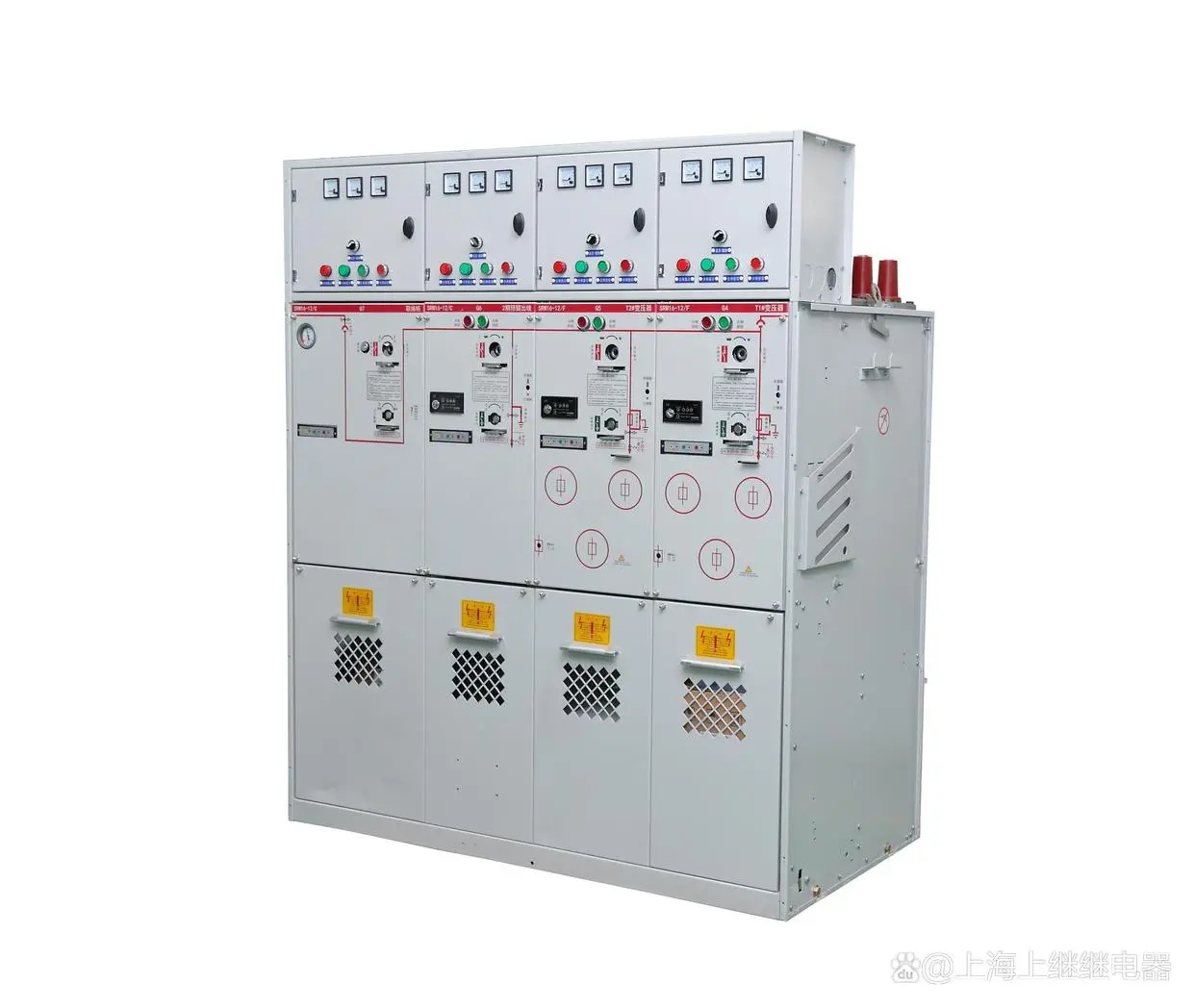

中壓充氣柜是將一次回路主元件裝在密封的金屬箱體中，內充稍高于大氣壓的SF6氣體或其混合氣體作為絕緣介質，并以電纜終端作為進出線，整個高壓系統處于徹底封閉的狀態，不受外界環境條件影響。它是整體小型化高安穩性、免維護的氣體絕緣開關設備。

1.1特征

(1)小型化，如40kV電壓等級的充氣柜占地面積、體積與12kV的空氣絕緣柜適當。

(2)牢靠性高，不受環境影響。

(3)免維護或少維護。

(4)現場設備便當。

1.2用處

在環境條件比較惡劣的區域和污染嚴峻的地方，**的中壓配電設備就是—z因占地面的區域，大型工礦企業，高層建筑等場合，因占地面積、空間限制，需求運用這種設備。如北京、上海、廣州、南京、西安等數十個城市正在建設或籌建的地鐵、輕軌，每條地鐵線路需求充氣柜約200面。

現在國內嚴酷環境下運用的開關設備往往運用高出一級電壓的國產設備或從國外進口充氣柜。因此開發充氣柜具有很高的技能經濟價值和社會價值。

從國外產品的發展狀況可以看出充氣柜的市場占有率在不斷上升。西門子公司的8DA10/8DB10型充氣柜在1982~1999年的17年中已出產2000O面(適當于每年出產1700多面)，向國際上54個國家的400多個用戶供貨。德國對工業電網用的中壓開關設備作過大規模查詢，查詢結果閃現，現時中壓充氣柜在12kV占5%，24kV占9%，而在36kV占19%。從今后運用看，充氣柜在12kV等級以上將會占到90%以上。

發展過程及發展前景

1發展過程

起先開發的充氣柜是充0.25MPa以上額定壓力的SF6氣體，與此充氣壓力相適應選用圓簡形外殼。1980年，日本開發了充氣壓力為0.2MPa以下并選用柜形外殼的84kV電壓等級的充氣柜。1982年，西門子公司首要研發出配真空斷路器的8DA10/8DB1O型充氣柜。其結構安頓很像高壓充氣柜，是單相圓筒式結構。以后，各大電氣公司紛繁推出自己不同系列的中壓C-充氣柜。如ABB公司的Zxo、Zx1，ZX2型;三菱公司的20-cx，30-GX型;西門子公司的8DH10、NXPLUS型等。

從國外中壓充氣柜發展過程可以看出以下特征。

(1)箱體從圓簡型轉向柜型:西門子、三菱、AEG公司前期產品是圓筒形。但其后期研發的產品都改為柜式結構。這是由框式結構充氣柜具有體積小、占地面積小、維護功能好﹑結構簡略等特征決定的。

(2)結構簡化:前期研發的充氣柜分紅許多氣室，如母線、隔絕開關、斷路器、電流互感器及電纜進出線等氣體間隔。但由于充氣柜具有不受環境影響、牢靠性高、不易維護等特征，所以現國外研發的中壓充氣柜都只剩下1個或2個氣室。

(3)元件組合化:幾乎全部的中壓充氣柜都是把隔絕開關和接地開關組合成一體成為三工位隔絕接地開關?，F(xiàn)在ABB公司的ZX1、ZXO型C-充氣柜，AEG公司的ECO2型充氣柜，都將三工位隔絕開關同斷路器組合成一體，電壓互感器、電流互感器組合成一體，使得元件愈加簡略，操作調試更為簡練。

(4)簡化主接線辦法:現在的開關柜主接線在斷路器兩邊都有隔絕和接地開關?，F(xiàn)國外將線路側的隔絕和接地開關吊銷，簡化了開關柜的結構下降了制作本錢。

(5)結束控制、監測、維護、確診、閃現等智能化:將傳統的電磁式電壓互感器、電流互感器改為新式的傳感器。如ABB公司的ZX1、ZXO把電流互感器用Rogowski線圈代替。元器件體積小、動態測量規模大、牢靠性高、本錢低。

2發展前景

(1)研討非SF6氣體中的絕緣技能，結束無SF6化。

(2)開發缺點確診系統。

(3)智能化，結束狀態監測，建立計算機輔佐維護系統。

(4)通過模塊化、小型化規劃，下降成本。
